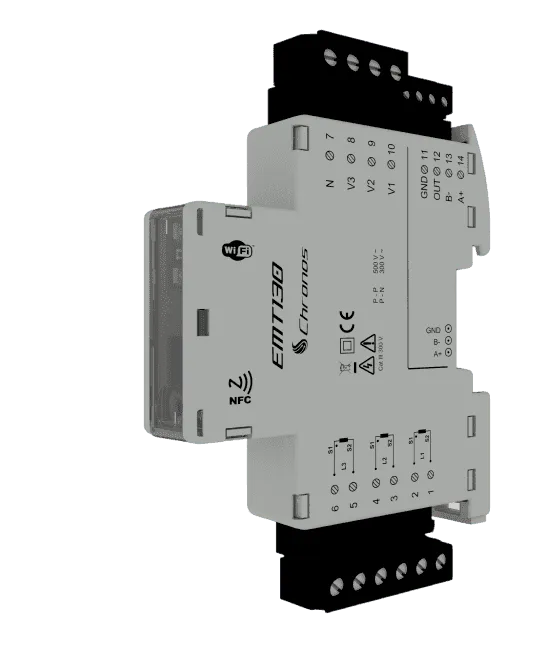

• EMT 130 product image

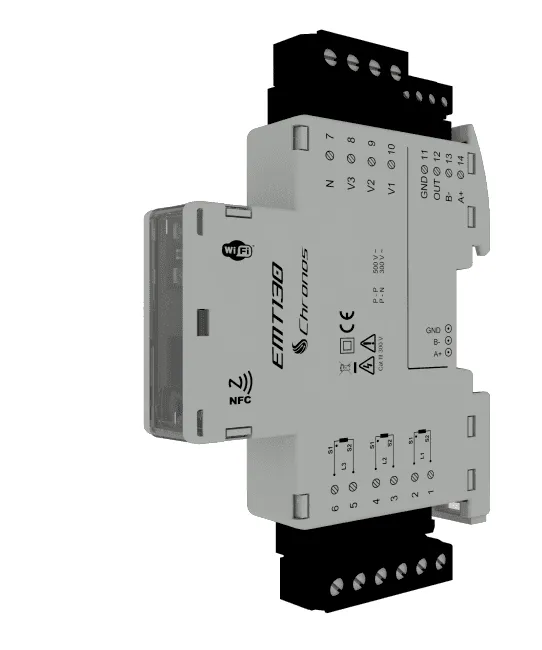

EMT-130

Misure di energia

Analizzatore di rete trifase auto alimentato

Analizzatore di rete trifase auto alimentato, con display grafico a colori, porta RS485, Wifi, NFC, buzzer, uscita impulsiva.

È disponibile nella variante Base o Full.

Punti di forza

  • Display Grafico

    Display a colori 16 bit 160x80 pixel con pulsante touch

  • Connessioni

    Diretta via MQTT, Wifi, NFC e RS485

  • Precisione

    Classe di precisione 0,5S secondo EN62053-22

  • Dimensione

    Ingombro ridotto ad 1 modulo DIN

  • Visualizzazione avanzata

    Possibilità di vedere via webserver le forme d'onda di tensioni e corrente e le armoniche

Base

  • Misure Realtime
  • Contatori di energia 6 quadranti
  • Valori medi, massimi e minimi
  • Webserver integrato
  • NFC per configurazione scheda
  • Aggiornamento firmware via Wifi

Full

Popular

Come base, in più:

  • Analisi armonica completa (ampiezze e fasi)
  • Logging nella flash interna
  • Visualizzazione forme d'onda via webserver
  • MQTT per connettività diretta al cloud
  • Power quality

Specifiche

Caratteristiche tecniche

Specifiche ingressi
Range di tensione nominale L-N
85 - 265 Vac
Range di tensione nominale L-L
150 - 450 Vac
Frequenza di lavoro
DC / 1 - 65 Hz
Connessione
Con TA in corrente 5 A o in tensione (333 mV/ Rogowski)
Fattore di cresta
< 4 (20 APK MAX)
Precisioni (@25 ± 5°C; frequenza = 50 Hz)
Frequenza
± 0,03 Hz (45..65 Hz)
Tensione
± 0,2% rdg
Corrente
± 0,3% rdg
Energia attiva
classe C secondo EN50470-1/3
Fattore di potenza
± (0,001 +1%(1.00-PF))
Banda passante (-3dB)
> 2KHz
Deriva termica
<100 ppm/°C
THD
±0.3%
Armoniche
±0.3%
Normative
Scariche elettrostatiche (EN 61000-4-2)
8 kV a contatto, 15 kV in aria
Immunità irradiata (EN 61000-4-3)
10 V/m
Immunità ai transitori veloci EFT (EN 61000-4-4)
2 kV
Immunità ai surge (EN 61000-4-5)
2 kV sull’alimentazione, 1 Kv sugli ingressi di misura amperometrica, RS485 e uscita digitale
Immunità ai disturbi condotti (EN 61000-4-6)
10 V
Emissioni condotte e irradiate (EN 55022)
Classe B
Sicurezza
EN61010-1; EN61010-2-030;

Download

Fare clic per scaricare la documentazione del prodotto

(STEP) Step Model (PDF) Manuale di istruzioni (PDF) Mappa dei registri (PDF) Flyer (PDF) Certificato di compatibilità EM
